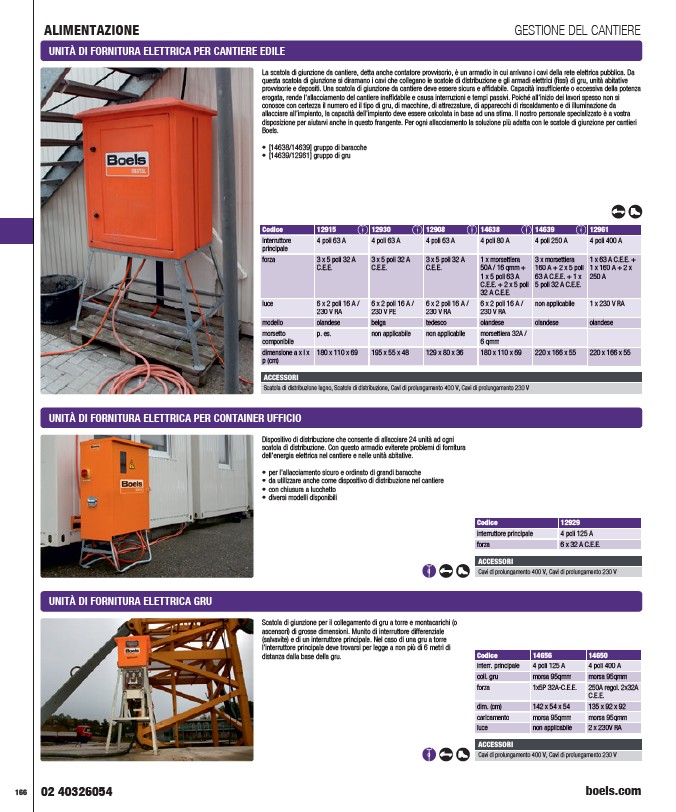

ALIMENTAZIONE
GESTIONE DEL CANTIERE
UNITÀ DI FORNITURA ELETTRICA PER CANTIERE EDILE
La scatola di giunzione da cantiere, detta anche contatore provvisorio, è un armadio in cui arrivano i cavi della rete elettrica pubblica. Da
questa scatola di giunzione si diramano i cavi che collegano le scatole di distribuzione e gli armadi elettrici (fissi) di gru, unità abitative
provvisorie e depositi. Una scatola di giunzione da cantiere deve essere sicura e affidabile. Capacità insufficiente o eccessiva della potenza
erogata, rende l’allacciamento del cantiere inaffidabile e causa interruzioni e tempi passivi. Poiché all’inizio dei lavori spesso non si
conosce con certezza il numero ed il tipo di gru, di macchine, di attrezzature, di apparecchi di riscaldamento e di illuminazione da
allacciare all’impianto, la capacità dell’impianto deve essere calcolata in base ad una stima. Il nostro personale specializzato è a vostra
disposizione per aiutarvi anche in questo frangente. Per ogni allacciamento la soluzione più adatta con le scatole di giunzione per cantieri
Boels.
• 14638/14639 gruppo di baracche
• 14639/12961 gruppo di gru
Codice 12915 12930 12908 14638 14639 12961
interruttore
principale
forza 3 x 5 poli 32 A
ACCESSORI
4 poli 63 A 4 poli 63 A 4 poli 63 A 4 poli 80 A 4 poli 250 A 4 poli 400 A
C.E.E.
3 x 5 poli 32 A
C.E.E.
3 x 5 poli 32 A
C.E.E.
1 x morsettiera
50A / 16 qmm +
1 x 5 poli 63 A
C.E.E. + 2 x 5 poli
32 A C.E.E.
Scatola di distribuzione legno, Scatole di distribuzione, Cavi di prolungamento 400 V, Cavi di prolungamento 230 V
3 x morsettiera
160 A + 2 x 5 poli
63 A C.E.E. + 1 x
5 poli 32 A C.E.E.
1 x 63 A C.E.E. +
1 x 160 A + 2 x
250 A
luce 6 x 2 poli 16 A /
230 V RA
6 x 2 poli 16 A /
230 V PE
6 x 2 poli 16 A /
230 V RA
6 x 2 poli 16 A /
230 V RA
non applicabile 1 x 230 V RA
modello olandese belga tedesco olandese olandese olandese
morsetto
p. es. non applicabile non applicabile morsettiera 32A /
componibile
6 qmm
dimensione a x l x
p (cm)
180 x 110 x 69 195 x 55 x 48 129 x 80 x 36 180 x 110 x 69 220 x 166 x 55 220 x 166 x 55
UNITÀ DI FORNITURA ELETTRICA PER CONTAINER UFFICIO
Codice 12929
interruttore principale 4 poli 125 A
forza 6 x 32 A C.E.E.
ACCESSORI
Cavi di prolungamento 400 V, Cavi di prolungamento 230 V
Dispositivo di distribuzione che consente di allacciare 24 unità ad ogni
scatola di distribuzione. Con questo armadio eviterete problemi di fornitura
dell'energia elettrica nel cantiere e nelle unità abitative.
• per l'allacciamento sicuro e ordinato di grandi baracche
• da utilizzare anche come dispositivo di distribuzione nel cantiere
• con chiusura a lucchetto
• diversi modelli disponibili
UNITÀ DI FORNITURA ELETTRICA GRU
Codice 14656 14650
interr. principale 4 poli 125 A 4 poli 400 A
coll. gru morsa 95qmm morsa 95qmm
forza 1x5P 32A-C.E.E. 250A regol. 2x32A
dim. (cm) 142 x 54 x 54 135 x 92 x 92
caricamento morsa 95qmm morsa 95qmm
luce non applicabile 2 x 230V RA
ACCESSORI
C.E.E.
Cavi di prolungamento 400 V, Cavi di prolungamento 230 V
Scatola di giunzione per il collegamento di gru a torre e montacarichi (o
ascensori) di grosse dimensioni. Munito di interruttore differenziale
(salvavite) e di un interruttore principale. Nel caso di una gru a torre
l’interruttore principale deve trovarsi per legge a non più di 6 metri di
distanza dalla base della gru.
02 40326054 boels.com
166
