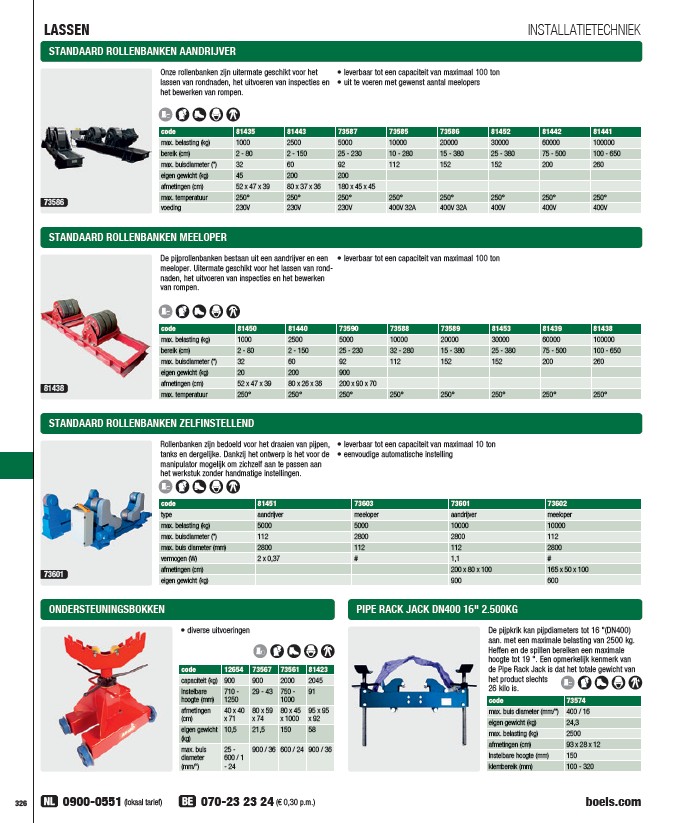

LASSEN
INSTALLATIETECHNIEK
STANDAARD ROLLENBANKEN AANDRIJVER
73586
• leverbaar tot een capaciteit van maximaal 100 ton
• uit te voeren met gewenst aantal meelopers
Onze rollenbanken zijn uitermate geschikt voor het
lassen van rondnaden, het uitvoeren van inspecties en
het bewerken van rompen.
code 81435 81443 73587 73585 73586 81452 81442 81441
max. belasting (kg) 1000 2500 5000 10000 20000 30000 60000 100000
bereik (cm) 2 - 80 2 - 150 25 - 230 10 - 280 15 - 380 25 - 380 75 - 500 100 - 650
max. buisdiameter (") 32 60 92 112 152 152 200 260
eigen gewicht (kg) 45 200 200
afmetingen (cm) 52 x 47 x 39 80 x 37 x 36 180 x 45 x 45
max. temperatuur 250° 250° 250° 250° 250° 250° 250° 250°
voeding 230V 230V 230V 400V 32A 400V 32A 400V 400V 400V
STANDAARD ROLLENBANKEN MEELOPER
81438
De pijprollenbanken bestaan uit een aandrijver en een • leverbaar tot een capaciteit van maximaal 100 ton
meeloper. Uitermate geschikt voor het lassen van rondnaden,
het uitvoeren van inspecties en het bewerken
van rompen.
code 81450 81440 73590 73588 73589 81453 81439 81438
max. belasting (kg) 1000 2500 5000 10000 20000 30000 60000 100000
bereik (cm) 2 - 80 2 - 150 25 - 230 32 - 280 15 - 380 25 - 380 75 - 500 100 - 650
max. buisdiameter (") 32 60 92 112 152 152 200 260
eigen gewicht (kg) 20 200 900
afmetingen (cm) 52 x 47 x 39 80 x 26 x 36 200 x 90 x 70
max. temperatuur 250° 250° 250° 250° 250° 250° 250° 250°
STANDAARD ROLLENBANKEN ZELFINSTELLEND
73601
• leverbaar tot een capaciteit van maximaal 10 ton
• eenvoudige automatische instelling
Rollenbanken zijn bedoeld voor het draaien van pijpen,
tanks en dergelijke. Dankzij het ontwerp is het voor de
manipulator mogelijk om zichzelf aan te passen aan
het werkstuk zonder handmatige instellingen.
code 81451 73603 73601 73602
type aandrijver meeloper aandrijver meeloper
max. belasting (kg) 5000 5000 10000 10000
max. buisdiameter (") 112 2800 2800 112
max. buis diameter (mm) 2800 112 112 2800
vermogen (W) 2 x 0,37 # 1,1 #
afmetingen (cm) 200 x 80 x 100 165 x 50 x 100
eigen gewicht (kg) 900 600
ONDERSTEUNINGSBOKKEN
code 12654 73567 73561 81423
capaciteit (kg) 900 900 2000 2045
Instelbare
710 -
29 - 43 750 -
91
hoogte (mm)
1250
1000
afmetingen
(cm)
40 x 40
x 71
80 x 59
x 74
80 x 45
x 1000
95 x 95
x 92
eigen gewicht
(kg)
10,5 21,5 150 58
max. buis
diameter
(mm/")
25 -
600 / 1
- 24
900 / 36 600 / 24 900 / 36
• diverse uitvoeringen
PIPE RACK JACK DN400 16" 2.500KG
De pijpkrik kan pijpdiameters tot 16 "(DN400)
aan. met een maximale belasting van 2500 kg.
Heffen en de spillen bereiken een maximale
hoogte tot 19 ". Een opmerkelijk kenmerk van
de Pipe Rack Jack is dat het totale gewicht van
het product slechts
26 kilo is.
code 73574
max. buis diameter (mm/") 400 / 16
eigen gewicht (kg) 24,3
max. belasting (kg) 2500
afmetingen (cm) 93 x 28 x 12
Instelbare hoogte (mm) 150
klembereik (mm) 100 - 320
