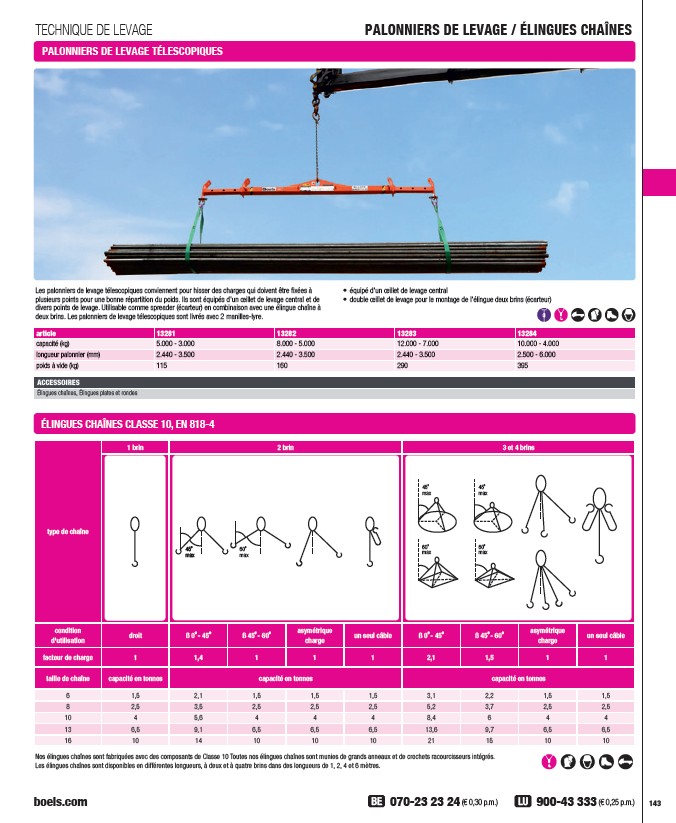

TECHNIQUE DE LEVAGE PALONNIERS DE LEVAGE / ÉLINGUES CHAÎNES
PALONNIERS DE LEVAGE TÉLESCOPIQUES
Les palonniers de levage télescopiques conviennent pour hisser des charges qui doivent être fixées à
plusieurs points pour une bonne répartition du poids. Ils sont équipés d'un oeillet de levage central et de
divers points de levage. Utilisable comme spreader (écarteur) en combinaison avec une élingue chaîne à
deux brins. Les palonniers de levage télescopiques sont livrés avec 2 manilles-lyre.
article 13281 13282 13283 13284
capacité (kg) 5.000 - 3.000 8.000 - 5.000 12.000 - 7.000 10.000 - 4.000
longueur palonnier (mm) 2.440 - 3.500 2.440 - 3.500 2.440 - 3.500 2.500 - 6.000
poids à vide (kg) 115 160 290 395
ACCESSOIRES
Élingues chaînes, Élingues plates et rondes
• équipé d'un oeillet de levage central
• double oeillet de levage pour le montage de l'élingue deux brins (écarteur)
ÉLINGUES CHAÎNES CLASSE 10, EN 818-4
type de chaîne
1 brin 2 brin 3 et 4 brins
condition
d'utilisation
45o
max
60o
max
droit ß 0o - 45o ß 45o - 60o asymétrique
charge
45o
max
60o
max
45o
max
60o
max
un seul câble ß 0o - 45o ß 45o - 60o asymétrique
charge
un seul câble
facteur de charge 1 1,4 1 1 1 2,1 1,5 1 1
taille de chaîne capacité en tonnes capacité en tonnes capacité en tonnes
6 1,5 2,1 1,5 1,5 1,5 3,1 2,2 1,5 1,5
8 2,5 3,5 2,5 2,5 2,5 5,2 3,7 2,5 2,5
10 4 5,6 4 4 4 8,4 6 4 4
13 6,5 9,1 6,5 6,5 6,5 13,6 9,7 6,5 6,5
16 10 14 10 10 10 21 15 10 10
Nos élingues chaînes sont fabriquées avec des composants de Classe 10 Toutes nos élingues chaînes sont munies de grands anneaux et de crochets racourcisseurs intégrés.
Les élingues chaînes sont disponibles en différentes longueurs, à deux et à quatre brins dans des longueurs de 1, 2, 4 et 6 mètres.
