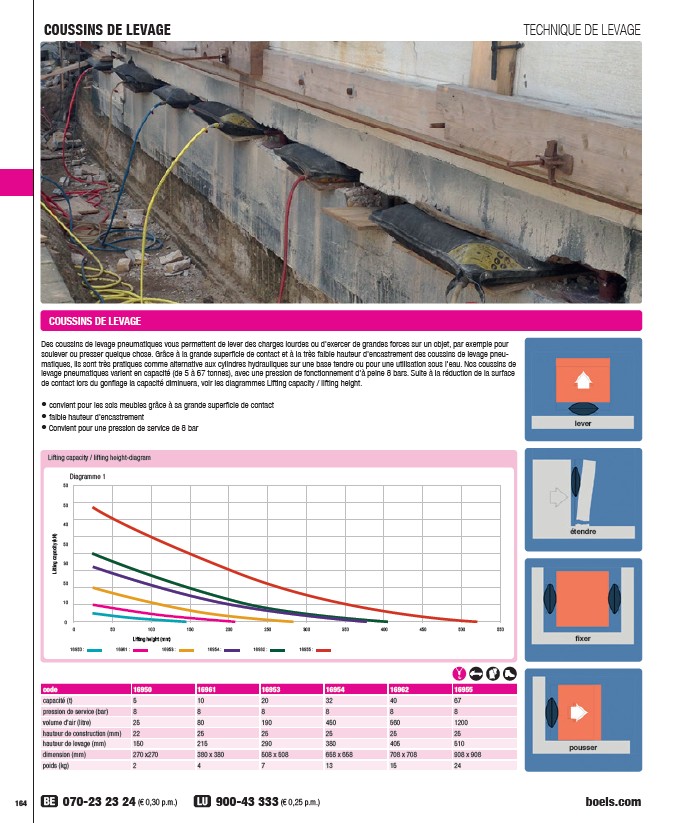

COUSSINS
DE LEVAGE TECHNIQUE DE LEVAGE
COUSSINS DE LEVAGE
Des coussins de levage pneumatiques vous permettent de lever des charges lourdes ou d'exercer de grandes forces sur un objet, par exemple pour
soulever ou presser quelque chose. Grâce à la grande superficie de contact et à la très faible hauteur d'encastrement des coussins de levage pneumatiques,
ils sont très pratiques comme alternative aux cylindres hydrauliques sur une base tendre ou pour une utilisation sous l'eau. Nos coussins de
levage pneumatiques varient en capacité (de 5 à 67 tonnes), avec une pression de fonctionnement d'à peine 8 bars. Suite à la réduction de la surface
de contact lors du gonflage la capacité diminuera, voir les diagrammes Lifting capacity / lifting height.
• convient pour les sols meubles grâce à sa grande superficie de contact
• faible hauteur d'encastrement
• Convient pour une pression de service de 8 bar
Lifting capacity / lifting height-diagram
Lifting capacity (kN)
Diagramme 1
0 50 100 150 200 250 300 350 400 450 500 550
Lifting height (mm)
50
50
40
50
30
50
10
0
16950 : 16961 : 16953 : 16954 : 16962 : 16955 :
code 16950 16961 16953 16954 16962 16955
capacité (t) 5 10 20 32 40 67
pression de service (bar) 8 8 8 8 8 8
volume d’air (litre) 25 80 190 450 560 1200
hauteur de construction (mm) 22 25 25 25 25 25
hauteur de levage (mm) 150 215 290 380 405 510
dimension (mm) 270 x270 380 x 380 508 x 508 658 x 658 708 x 708 908 x 908
poids (kg) 2 4 7 13 15 24
lever
étendre
fixer
pousser
