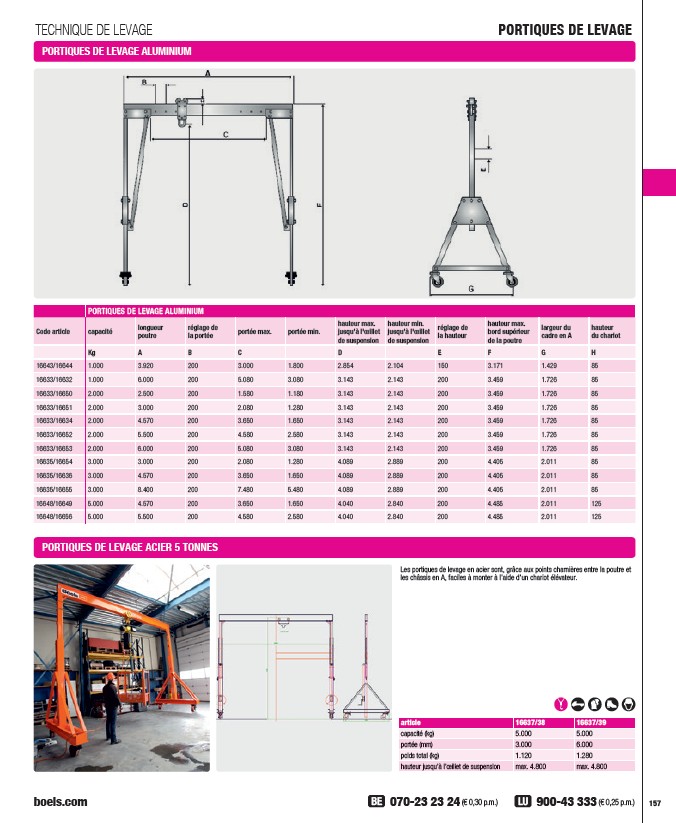

TECHNIQUE DE LEVAGE PORTIQUES DE LEVAGE
PORTIQUES DE LEVAGE ALUMINIUM
PORTIQUES DE LEVAGE ALUMINIUM
Code article capacité longueur
poutre
réglage de
la portée portée max. portée min.
hauteur max.
jusqu’à l'oeillet
de suspension
hauteur min.
jusqu’à l'oeillet
de suspension
réglage de
la hauteur
hauteur max.
bord supérieur
de la poutre
largeur du
cadre en A
hauteur
du chariot
Kg A B C D E F G H
16643/16644 1.000 3.920 200 3.000 1.800 2.854 2.104 150 3.171 1.429 85
16633/16632 1.000 6.000 200 5.080 3.080 3.143 2.143 200 3.459 1.726 85
16633/16650 2.000 2.500 200 1.580 1.180 3.143 2.143 200 3.459 1.726 85
16633/16651 2.000 3.000 200 2.080 1.280 3.143 2.143 200 3.459 1.726 85
16633/16634 2.000 4.570 200 3.650 1.650 3.143 2.143 200 3.459 1.726 85
16633/16652 2.000 5.500 200 4.580 2.580 3.143 2.143 200 3.459 1.726 85
16633/16653 2.000 6.000 200 5.080 3.080 3.143 2.143 200 3.459 1.726 85
16635/16654 3.000 3.000 200 2.080 1.280 4.089 2.889 200 4.405 2.011 85
16635/16636 3.000 4.570 200 3.650 1.650 4.089 2.889 200 4.405 2.011 85
16635/16655 3.000 8.400 200 7.480 5.480 4.089 2.889 200 4.405 2.011 85
16648/16649 5.000 4.570 200 3.650 1.650 4.040 2.840 200 4.485 2.011 125
16648/16656 5.000 5.500 200 4.580 2.580 4.040 2.840 200 4.485 2.011 125
PORTIQUES DE LEVAGE ACIER 5 TONNES
Les portiques de levage en acier sont, grâce aux points charnières entre la poutre et
les châssis en A, faciles à monter à l'aide d'un chariot élévateur.
article 16637/38 16637/39
capacité (kg) 5.000 5.000
portée (mm) 3.000 6.000
poids total (kg) 1.120 1.280
hauteur jusqu’à l'oeillet de suspension max. 4.800 max. 4.800
