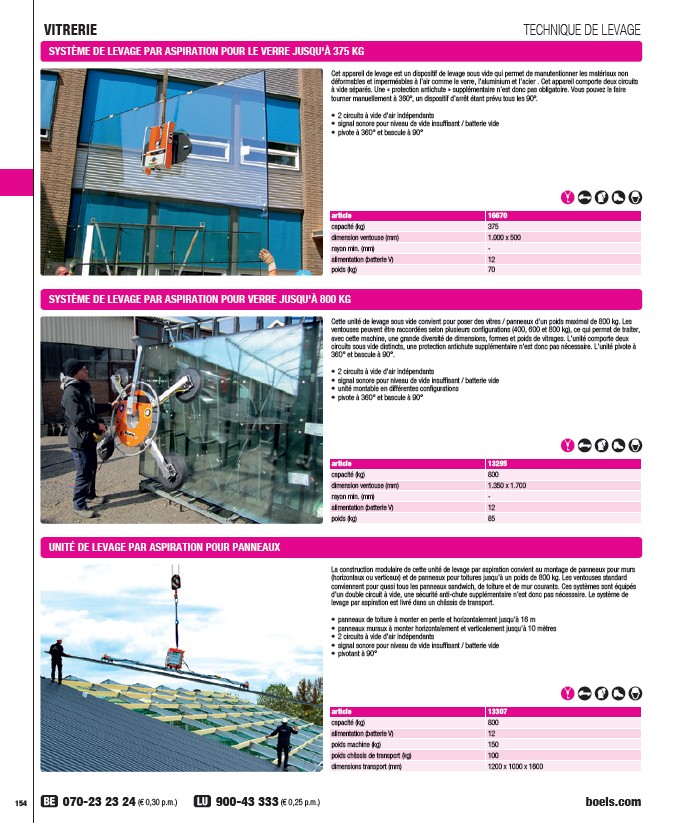

VITRERIE
TECHNIQUE DE LEVAGE
SYSTÈME DE LEVAGE PAR ASPIRATION POUR LE VERRE JUSQU'À 375 KG
Cet appareil de levage est un dispositif de levage sous vide qui permet de manutentionner les matériaux non
déformables et imperméables à l'air comme le verre, l'aluminium et l'acier . Cet appareil comporte deux circuits
à vide séparés. Une « protection antichute » supplémentaire n’est donc pas obligatoire. Vous pouvez le faire
tourner manuellement à 360º, un dispositif d’arrêt étant prévu tous les 90º.
• 2 circuits à vide d'air indépendants
• signal sonore pour niveau de vide insuffisant / batterie vide
• pivote à 360° et bascule à 90°
article 16670
capacité (kg) 375
dimension ventouse (mm) 1.000 x 500
rayon min. (mm) -
alimentation (batterie V) 12
poids (kg) 70
SYSTÈME DE LEVAGE PAR ASPIRATION POUR VERRE JUSQU'À 800 KG
Cette unité de levage sous vide convient pour poser des vitres / panneaux d'un poids maximal de 800 kg. Les
ventouses peuvent être raccordées selon plusieurs configurations (400, 600 et 800 kg), ce qui permet de traiter,
avec cette machine, une grande diversité de dimensions, formes et poids de vitrages. L'unité comporte deux
circuits sous vide distincts, une protection antichute supplémentaire n'est donc pas nécessaire. L'unité pivote à
360° et bascule à 90°.
• 2 circuits à vide d'air indépendants
• signal sonore pour niveau de vide insuffisant / batterie vide
• unité montable en différentes configurations
• pivote à 360° et bascule à 90°
article 13295
capacité (kg) 800
dimension ventouse (mm) 1.350 x 1.700
rayon min. (mm) -
alimentation (batterie V) 12
poids (kg) 85
UNITÉ DE LEVAGE PAR ASPIRATION POUR PANNEAUX
La construction modulaire de cette unité de levage par aspiration convient au montage de panneaux pour murs
(horizontaux ou verticaux) et de panneaux pour toitures jusqu'à un poids de 800 kg. Les ventouses standard
conviennent pour quasi tous les panneaux sandwich, de toiture et de mur courants. Ces systèmes sont équipés
d'un double circuit à vide, une sécurité anti-chute supplémentaire n'est donc pas nécessaire. Le système de
levage par aspiration est livré dans un châssis de transport.
• panneaux de toiture à monter en pente et horizontalement jusqu'à 16 m
• panneaux muraux à monter horizontalement et verticalement jusqu'à 10 mètres
• 2 circuits à vide d'air indépendants
• signal sonore pour niveau de vide insuffisant / batterie vide
• pivotant à 90°
article 13307
capacité (kg) 800
alimentation (batterie V) 12
poids machine (kg) 150
poids châssis de transport (kg) 100
dimensions transport (mm) 1200 x 1000 x 1600
