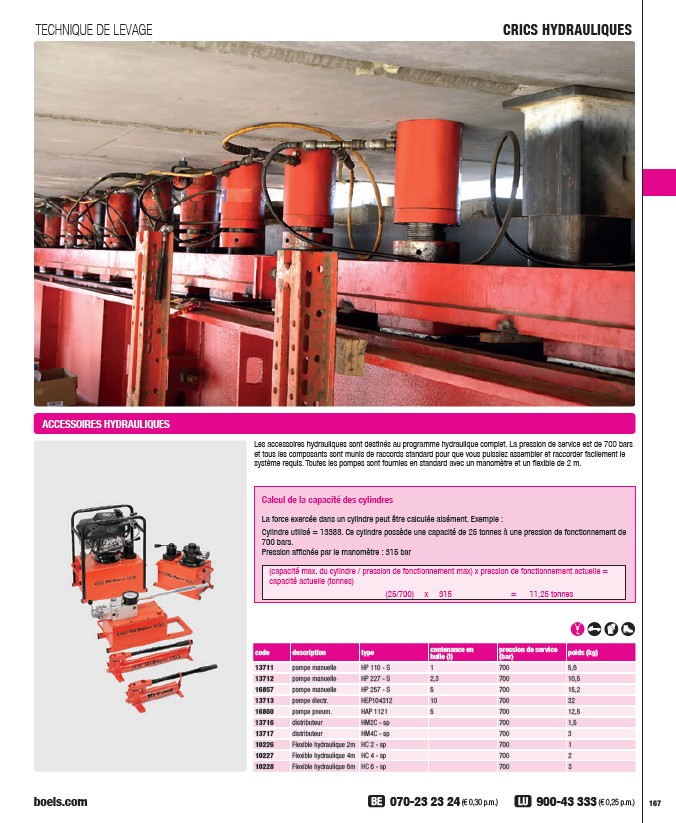

TECHNIQUE DE LEVAGE CRICS HYDRAULIQUES
Les accessoires hydrauliques sont destinés au programme hydraulique complet. La pression de service est de 700 bars
et tous les composants sont munis de raccords standard pour que vous puissiez assembler et raccorder facilement le
système requis. Toutes les pompes sont fournies en standard avec un manomètre et un flexible de 2 m.
Calcul de la capacité des cylindres
La force exercée dans un cylindre peut être calculée aisément. Exemple :
Cylindre utilisé = 13388. Ce cylindre possède une capacité de 25 tonnes à une pression de fonctionnement de
700 bars.
Pression affichée par le manomètre : 315 bar
(capacité max. du cylindre / pression de fonctionnement max) x pression de fonctionnement actuelle =
capacité actuelle (tonnes)
(25/700) x 315 = 11,25 tonnes
code description type contenance en
huile (l)
pression de service
(bar) poids (kg)
13711 pompe manuelle HP 110 - S 1 700 5,6
13712 pompe manuelle HP 227 - S 2,3 700 10,5
16857 pompe manuelle HP 257 - S 5 700 15,2
13713 pompe électr. HEP104312 10 700 32
16860 pompe pneum. HAP 1121 5 700 12,5
13716 distributeur HM2C - sp 700 1,5
13717 distributeur HM4C - sp 700 3
10226 Flexible hydraulique 2m HC 2 - sp 700 1
10227 Flexible hydraulique 4m HC 4 - sp 700 2
10228 Flexible hydraulique 6m HC 6 - sp 700 3
ACCESSOIRES HYDRAULIQUES
